便裝接線端子電源模塊的簡易使用介紹
便裝接線端子電源產品使用簡易說明
便裝接線端子電源模塊是為方便用戶安裝而設計的，可直接安裝，無需印制電路板。全部采用接線端子出線方式。此產品有多種系列可以滿足不同用戶的需求，選擇便裝式電源不但可減少電源系統設計上的許多麻煩，還可降低設計成本和有效節省使用空間。以下推薦幾種裝配方式供用戶參考。

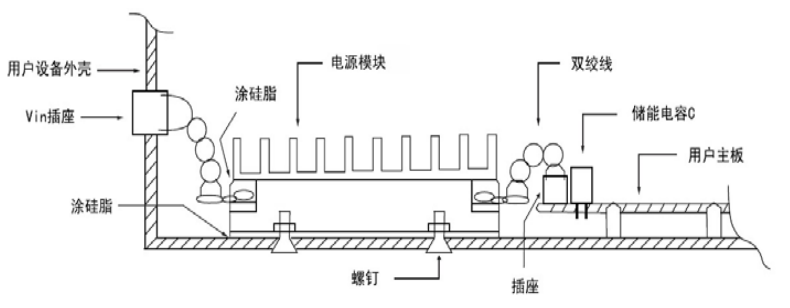

1：自然冷卻安裝方式：
用戶設計系統時，可采用自然冷卻散熱方式，如下圖。要求有一定空間以便空氣能順向?qū)α?，若電源使用功率較大，還可加裝散熱器或采用強迫風冷。
| |

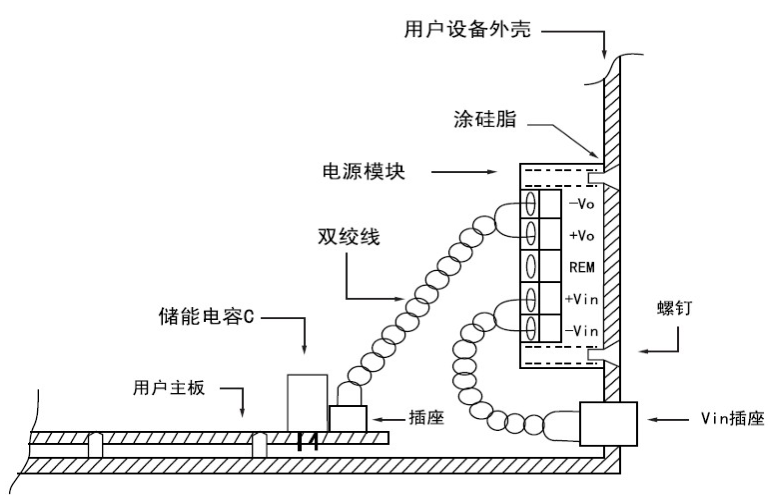

2：直接利用系統外殼底面散熱的安裝方式：
若用戶系統中空間較小，可直接利用外殼散熱，如下圖。因模塊直接利用系統外殼散熱，所以一定要保證無間隙裝配。
|
| |||||||

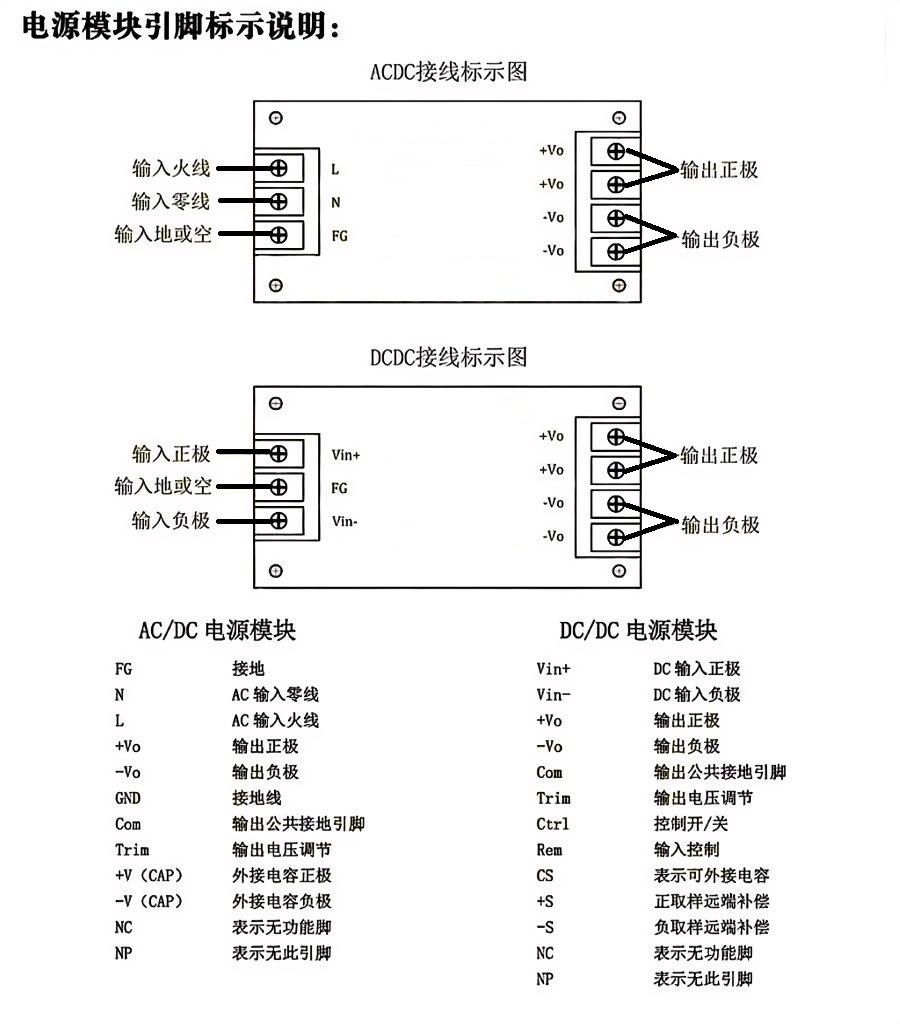

| 電源腳位定義 | |||||||
| AC(N) | AC(L) | FG | +Vo | -Vo | COM | NC | NP |
| 交流零線 | 交流火線 | 接機殼 | 輸出正極 | 輸出負極 | 輸出公共腳 | 此腳無電氣 | 無此腳位 |
| Vin+ | Vin- | FG | +Vo | -Vo | COM | NC | NP |
| 輸入正極 | 輸入負極 | 接機殼 | 輸出正極 | 輸出負極 | 輸出公共腳 | 此腳無電氣 | 無此腳位 |
| TRIM | CTL/REM | +S | -S | ||||
| 輸出微調端 | 輸入控制開關 | 輸出遠程補償+（接輸出正極） | 輸出遠程補償-（接輸出負極） | ||||
